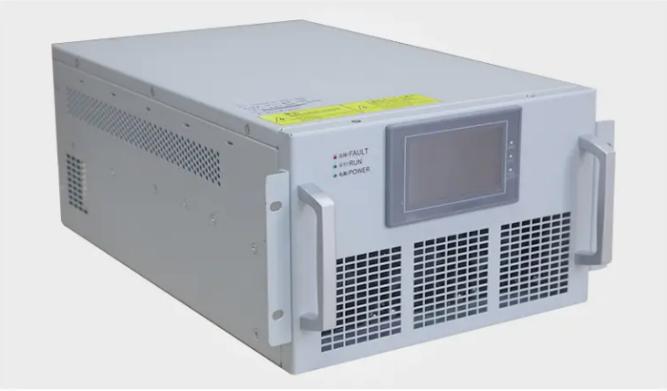

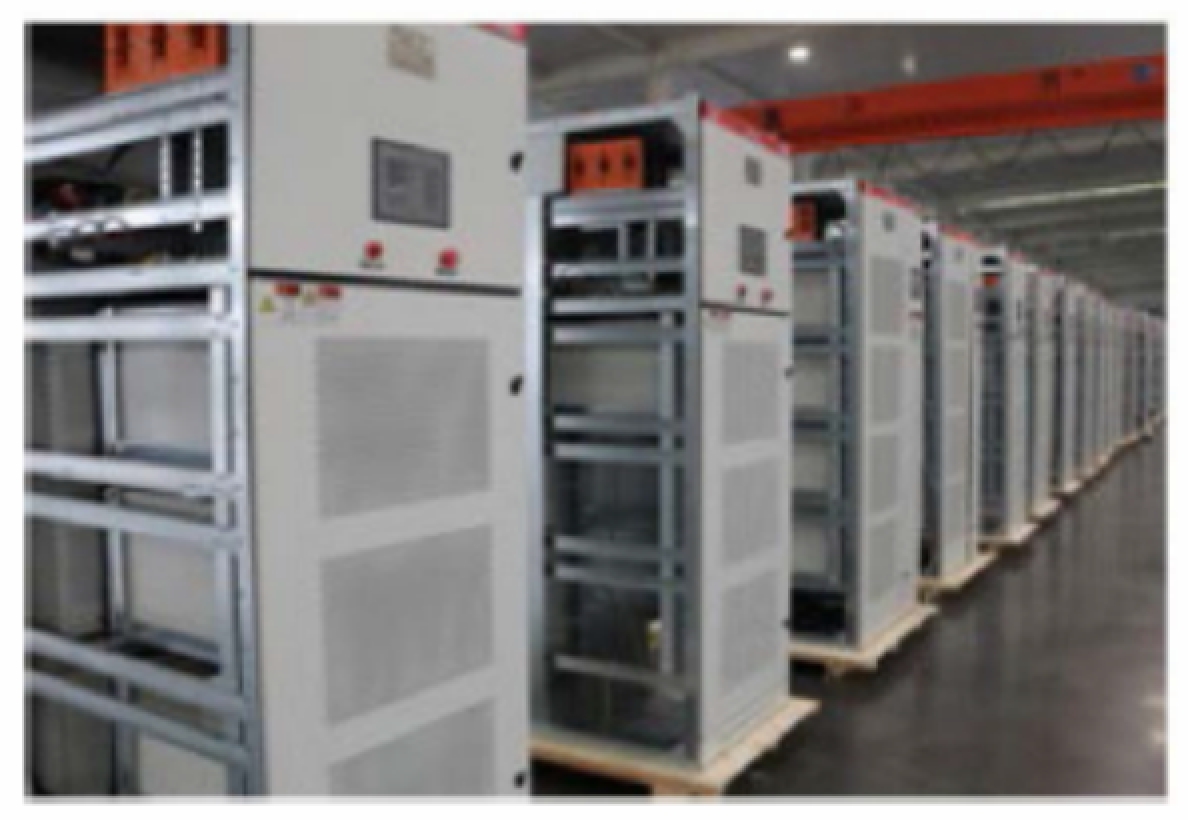

产品简述
PSVG系列静止无功发生装置是新一代补偿性能优良的无功补偿设备装置，相比传统无功补偿产品具有响应速度快、补偿精度高、补偿容量大、体积小、高可靠性、结构简单和免维护等优势。此外,产品符合GB7251-2013、DL/T1216-2013等国家标准，是电网系统无功补偿的首选设备。
工作原理
静止无功发生器（SVG）以DSP为核心，采用指令电流运算电路和电流跟踪控制电路，由IGBT组成的三相桥式变流器通过串联电抗器并联在电网上，通过PWM信号控制逆变器交流侧输出电压的幅值和相位，迅速吸收或者发出所需要的无功功率，实现快速动态调节无功的目的。还能根据用户实际要求治理部分谐波和三相不平衡，改善电能质量。

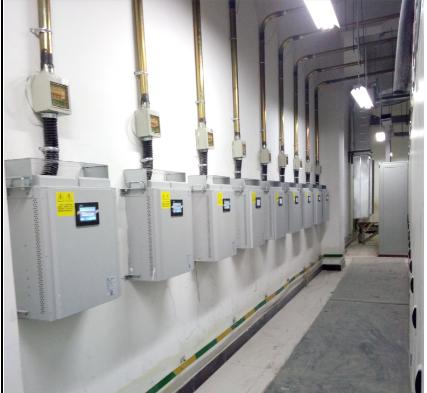

适用场合
使用环境

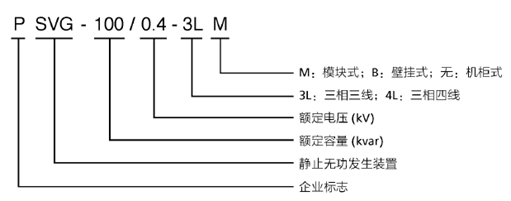

型号说明
功能特点
响应速度快、补偿精度高
核心器件IGBT采用原装进口英飞凌品牌，产生双向（感性、容性）无功电流的特性，实现远远超出晶闸管投切速度的极速动态无功补偿；并且可实现分相无级调节，在容量允许条件下，可将功率因数提升至1。
补偿功能多样化
不仅具有优先快速无功补偿功能，剩余容量还可设置为2～13次谐波补偿和三相不平衡补偿；还可以根据客户需求定制混合型SVGC，控制16路电容器组；实现较高的性能价格比。
安全可靠
具有缓启动控制回路，避免启动瞬间过大的突入电流；自动抑制过载，不发生超载或导致设备损坏退出运行。
工业化结构设计
采用模块化设计，安装维护方便；结构紧凑，占地面积小，只有相同容量SVC的50%；装置效率高，自身功耗低。
智能监控
大屏幕HMI人机界面，运行参数，工作状态一目了然，故障自动诊断；具备远程通讯接口，可实时远程监控。
技术参数
|
输入
|
系统电压（V） |
200~690V AC |
|
系统电压范围 |
±10% |
|
|
频率 (HZ) |
50/60 +/-5% |
|
|
接线方式 |
三相四线制/三相三线制 |
|
|
输出及安装方式
|
额定容量（kvar） |
50Kvar、75 kvar、100 kvar |
|
类型 |
机架式 |
|
|
进线方式 |
后进线 |
|
|
相序自适应 |
具备 |
|
|
性能指标
|
滤波率 |
≥90%(在订货的容量范围内，且负载谐波含量高于订货容量的30%) |
|
滤波范围 |
2~13次谐波 |
|
|
感性或容性补偿 |
即可补偿感性无功也可补偿容性无功。 |
|
|
功率因数设定补偿 |
具备 |
|
|
三相不平衡调节 |
具备 |
|
|
全响应时间 |
≤10ms |
|
|
瞬时响应时间 |
≤100us |
|
|
动态电流 |
1.2倍设备额定容量输出，1min |
|
|
输出电流畸变率 |
≤3% |
|
|
额定损耗 |
≤3% |
|
|
噪音 |
≤55dB |
|
|
保护
|
过载保护 |
自动限流在100%额定输出 |
|
其他保护 |
过压保护、欠压保护、过温保护等 |
|
|
运行方式 |
单机或并联运行 |
可以 |
|
显示与操作
|
显示界面 |
触摸屏 |
|
显示状态 |
电流、电压、功率、谐波畸变率等 |
|
|
通讯 |
支持485通讯、Modbus-RTU协议 |
|
|
WiFi功能 |
支持 |
|
|
操作 |
多种操作模式选择，远程或本地 |
|
|
环境条件
|
防护等级 |
IP20（可定制） |
|
运行环境温度 |
-10℃~40℃ |
|
|
储存/运输温度 |
-40℃~60℃ |
|
|
工作 / 存储 湿度 |
相对湿度 20~95%，无凝露 / 相对湿度 10~95% |
|
|
海拔高度 |
1000m以下（更高海拔需降容使用） |

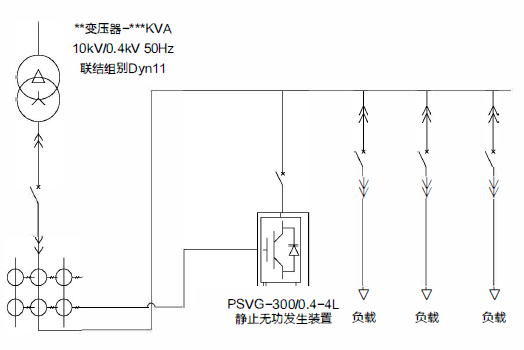

一次系统示意图

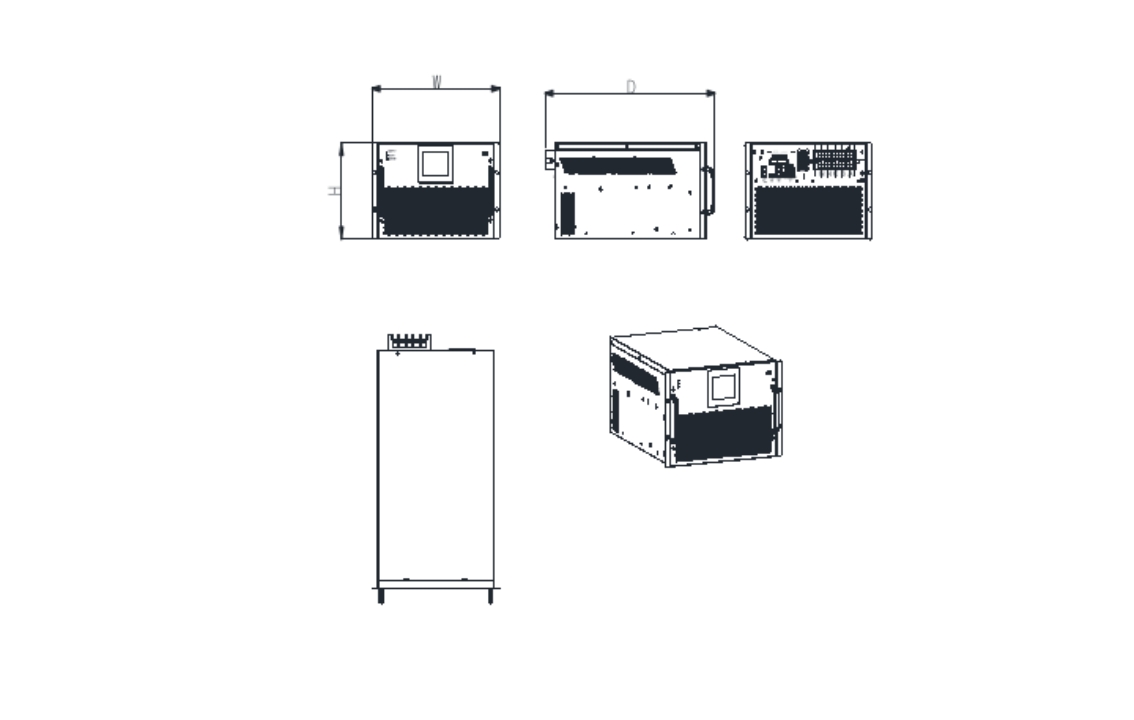

外形尺寸
|
模块 |
尺寸:W*D*H（mm） |
重量（kg） |
|
|
400V/480V
|
35kVar |
355*538*200 |
22 |
|
50kVar |
399*626*200 |
27 |
|
|
75kVar |
484*646*232 |
38 |
|
|
100kVar |
554*656*250 |
47 |
|
|
150kVar |
674*715*250 |
56 |
|
|
200V
|
25kVar |
399*626*200 |
27 |
|
50kVar |
554*656*250 |
47 |
|
|
75kVar |
674*715*250 |
56 |
|
|
690V |
120kVar |
569*697*250 |
50 |
|
|

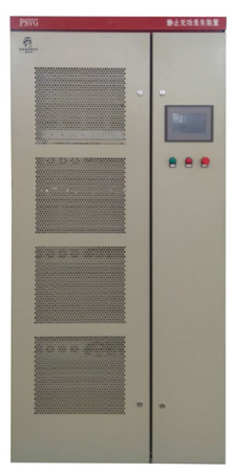

型号（机柜式） |
补偿容量（kvar） |
尺寸（宽×深×高) |
|
PSVG-100/0.4-4L |
100 |
800*800*2200 |
|
|
PSVG-200/0.4-4L |
200 |
800*800*2200 |
|
|
PSVG-300/0.4-4L |
300 |
800*800*2200 |
|
|
PSVG-400/0.4-4L |
400 |
800*800*2200 |
|
|
PSVG-500/0.4-4L |
500 |
1000*800*2200 |
|
|
PSVG-600/0.4-4L |
600 |
1000*1000*2200 |
|
|
|
型号（抽屉式） |
补偿容量（kvar） |
尺寸（宽×深×高) |
|
PSVG-35/0.4-4LM |
35 |
355*538*200 |
|
|
PSVG-50/0.4-4LM |
50 |
399*626*200 |
|
|
PSVG-75/0.4-4LM |
75 |
484*646*232 |
|
|
PSVG-100/0.4-4LM |
100 |
554*656*250 |
|
|
PSVG-150/0.4-4LM |
150 |
674*715*250 |
|
|
|
型号（壁挂式） |
补偿容量( kvar） |
尺寸（宽×深×高) |
|
PSVG-35/0.4-4LB |
35 |
355*538*200 |
|
|
PSVG-50/0.4-4LB |
50 |
399*626*200 |
|
|
PSVG-75/0.4-4LB |
75 |
484*646*232 |
|
|
PSVG-100/0.4-4LB |
100 |
554*656*250 |
|
|
PSVG-150/0.4-4LB |
150 |
674*715*250 |
注：与开关柜拼柜单柜最大容量500kvar，不拼柜单柜最大容量600 kvar。更大容量非标定制。
