高压静止无功发生装置（PSVG）

产品描述

在输配电网中，新能源的大量接入，大容量的电力电子设备等非线性负荷和冲击负荷的广泛应用，带来了严重的电能质量问题，使用PSVG高压动态无功补偿装置，可以显著地改善负荷与公共电网连接点处的电能质量，例如提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑止谐波污染等

工作原理

        以多片DSP+FPGA为控制核心，采用瞬时无功理论控制技术、FFT快速谐波计算技术、大功率IGBT驱动技术，实现多种控制模式。在交流电路中，电压和电流的相位有三种情况，当负载呈现纯电阻特性时，电压和电流相位相同；当负载呈现电感特性时，电压相位超前电流相位；当负载呈现电容特性时，电压相位滞后电流相位。PSVG基本原理就是将可控H桥电路通过电抗器并联到电网上，适当调节桥式电路输出电压的幅值和相位，或者直接控制其输出电流，使该电路吸收或者发出满足电网需求的无功电流，实现动态无功补偿的目的，如下表所示。

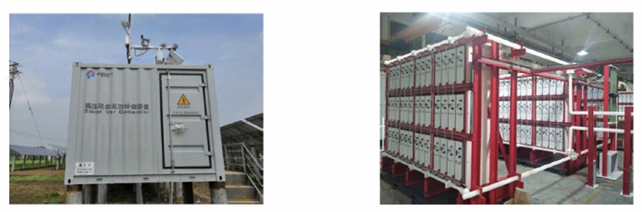

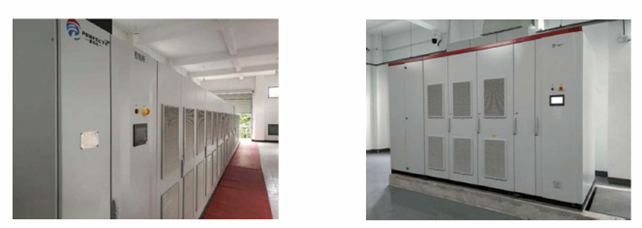

适用场合

         广泛应用于石油化工、电力系统、冶金、电气化铁路、城市建设、光伏风力发电等行业中，为各种异步电动机、变压器、晶闸管变流器、变频器、感应 炉、照明设备、电弧炉、电力机车、提升机、起重机、冲压机、吊车、电梯、风力发电机、电梯、电焊机、电阻炉、石英熔炼炉等设备提供高质量、高可靠性的无功补偿及滤波的解决方案。

使用环境

• 环境温度：-10℃～+40℃。
• 存储温度：-40℃～+70℃。
• 空气相对湿度：0～95%无凝露。
• 海拔高度：≤1500m，1500以上每增加100米功率降低1%使用。
• 周围介质无爆炸及易燃危险品，无腐蚀金属和破坏绝缘气体，无导电尘埃。
• 可根据客户、环境特殊要求定制。

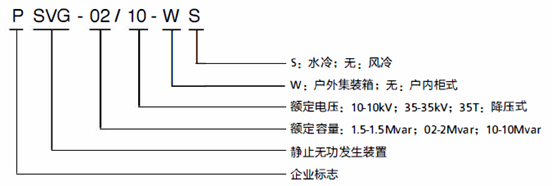

型号说明

功能特点

• 冗余性设计和模块化设计，设备结构紧凑，占地面积小，安装、维护简单，设定简便。
• 现场调试简便，具备PT、CT接线自动分析功能。
• 动态响应速度快，响应时间≤5ms。
• 输出电流谐波（THD）≤3%。
• 多种运行模式极大的满足用户需求，运行模式有：恒无功功率模式、恒功率因数模式、恒电压模式、负载补偿模式，运行模式和目标值可实时更改。
• 实时跟踪负荷变化，动态连续平滑补偿无功功率，提高系统功率因数，实时治理谐波，补偿负序电流，抑制电压闪变，提高电网供电质量。
• 主电路采用IGBT组成的H桥功率单元链式串联结构，每相由多个相同功率单元组成，整机输出由PWM波形叠加而成的阶梯波，逼近正弦，经输出电抗滤波后正弦度良好。
• 保护功能齐全，具有过压、欠压、过流、单元过热、不均压等保护，并能实现故障瞬间的波形录制，便于确定故障点，易维护，运行可靠性高。
• 人机界面友好显示，对外通讯提供了RS485等接口，采用标准Modbus通讯协议。
• 设计包含与FC配合使用的接口，实现定补和动补的有效结合，为用户提供更经济，更灵活的补偿方案。
• 投切时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投。
• 与系统连接时，不需要考虑交流系统相序，连接方便。
• 可并联安装，极易扩展容量。多台SVG并机运行，使用环形光纤通讯技术，通讯速度快，能够完好的满足实时补偿的要求。
• 其他特殊技术：低电压穿越技术、谐波补偿技术、负序补偿技术、PT、CT接线自动分析技术、控制系统自检技术等

  技术参数

外形尺寸

说明：

1、高度不含风机高度（约500mm）

2、使用空心电抗的设备无电抗柜，需另外规划摆放空间

3、以上尺寸仅供参考，具体提资图为准，公司保留对产品升级和改进的权利，若有产品尺寸更改恕不另行通知
