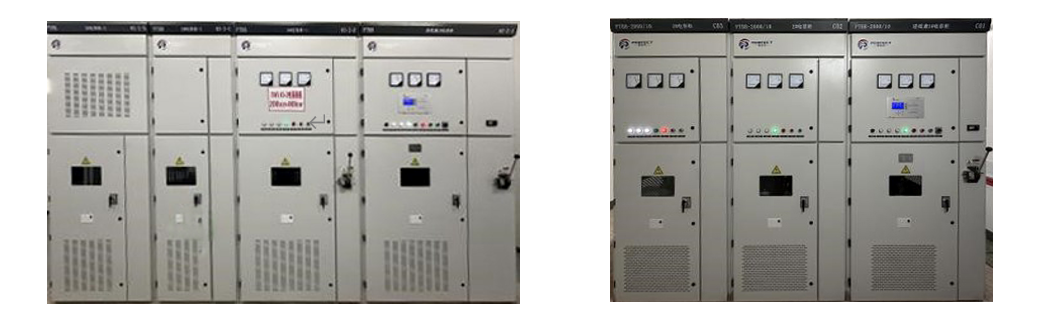

柜式高压无功补偿及滤波装置(PTBB)

产品描述

     高压无功补偿及滤波装置（PTBB）用于电力系统和工矿企业35kV、110kV变电站，6kV、10kV电压等级的企业配电站，各级变配电网中新建、扩建的电容补偿系统，用以提高电网功率因数、改善配电电压质量，降低损耗，增加电力设备的带负载能力，以获得配电系统安全可靠经济的运行。串联滤波电抗器具有滤除谐波的功能，确保装置自身及电网的安全可靠运行。

     装置主要由并联电容器、串联电抗器、氧化锌避雷器、放电线圈、电流互感器、投切真空接触器、隔离开关、熔断器、控制保护器、壳体等组成

使用环境

• 海拔高度＜1500m（其他海拔可定制）。
• 周围环境温度范围-20℃～45℃。
• 相对湿度：日平均≤95% 无凝露。
• 无剧烈的机械振动及冲击，无导电尘埃，无腐蚀、易燃、易爆气体。
• 供电电源符合国家标准规定，没有较强的高次谐波分量。
• 若有特殊谐波场合，请在订货时注明，我公司可以提供现场测试并确定方案。

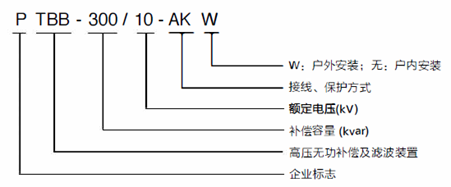

型号说明

备注：接线方式：A：单星型接线；B：双星型接线；保护方式：K：开口三角保护；L：中性点不平衡保护；C：差压保护；

性能特点

• 积木式结构，柜与柜之间可利用母线系统任意拼接，便于安装及容量扩充。
• 可根据用户补偿容量及补偿精度的需要选择若干标准容量的投切柜。
• 壳体采用敷铝锌钢板或镀锌板，外壳防护等级达到IP3X。
• 控制线采用专用的插接件连接，组装维护方便快捷。
• 可选择控制保护一体控制器，也可单独配置微机保护装置。
• 根据用户现场系统谐波情况配置不同电抗率的电抗器，限制合闸涌流及抑制滤除系统的谐波电流。
• 具有“四遥”功能。
• 可选用GPRS 系统，实时监控用户设备使用状态及系统参数，向用户提供远程服务。
• 可根据用户无功需求对电容器组进行自动投切。
• 具有欠压、过压、过流及继电综合保护等功能，故障时切除该组电容器并闭锁，不影响其它电容器组的正常运行。

技术参数

保护接线示意图

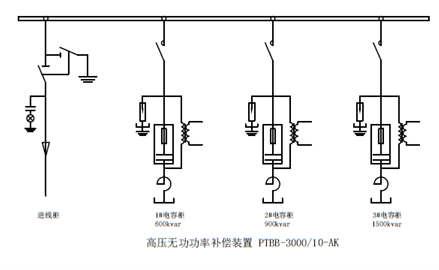

一次系统示意图

平面布置图

户内装置选型表
