产品简述
高压框架式无功补偿装置主要用于工频6kV~35KV的电力系统进行容性无功补偿和感性无功补偿，用以调整、平衡电网电压，提高功率因数，降低线路损耗，提高电能质量，充分发挥发电、供电设备的生产效率。
高压框架式无功补偿装置用于户内或户外，主要包括：隔离接地开关、高压并联电容器、空芯电抗器、电容器专用熔断器、放电线圈、无间隙氧化物避雷器、连接导线、支柱绝缘子、框架等组成。
使用环境
- 使用条件：户内或户外
- 环境温度：－25℃～＋45℃，24小时内平均温度不超过＋35℃
- 海拔高度：不超过2000米，高于2000米采用高原型产品。
- 抗震水平：地震强烈8度
- 户外风速≤35m/s、抗震：不超过地震烈度为8度。
- 安装地点：使用地点不允许有爆炸危险介质，周围环境中不应含有腐蚀金属和破坏绝缘的气体及导电介质。

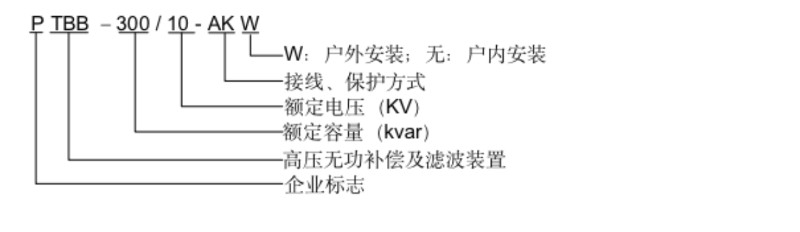

型号说明
结构特点

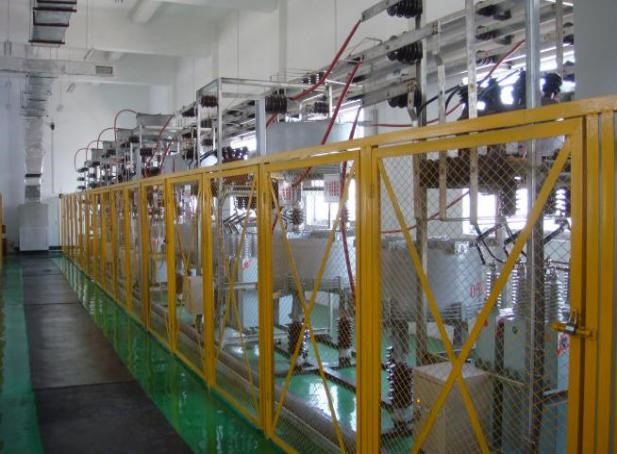

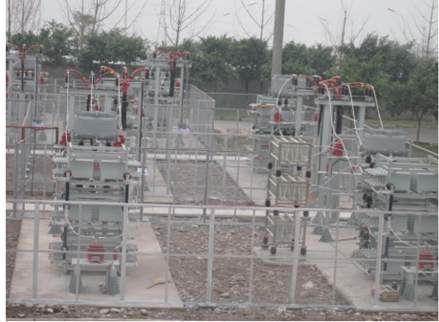

- 可安装在户内或户外；
- 采用框架式结构、固定或自动投切；

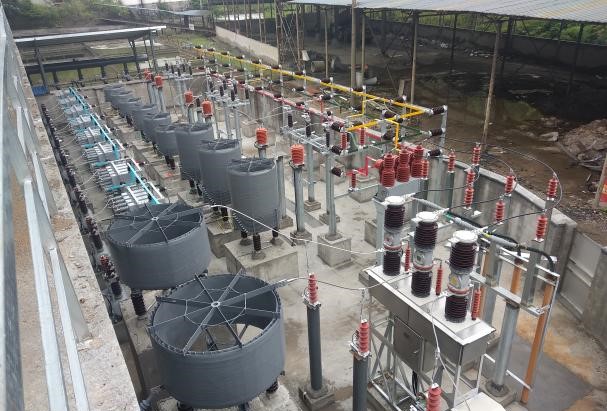

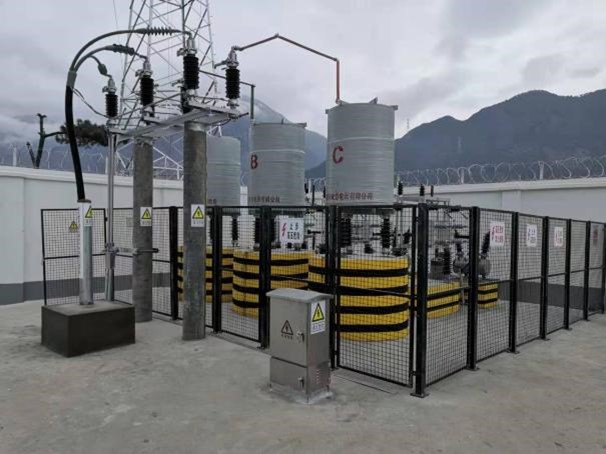

- 框架式装置包含进线隔离开关支架、空心电抗器和电容器框架构成，空心电抗一般为三相叠装或三相平放。电容框架包含：放电线圈、避雷器，电容器组；电容器组一般为二层一排布置，容量特别大可采用二排二层布置或双排三层布置；避雷器、放电线圈置于框架顶部。整套装置四周用不低于2米的网栏门围住，网栏门至少应有一扇网门以利巡视和检修；
- 装置结构设计合理，动、热稳定性好，配置网门和电磁锁，具有强制闭锁功能，确保运行和维护人员安全；
- 隔离接地开关配有电磁锁，保证装置带电时无法操作隔离开关；隔离接地开关在电容器组检修时可以处于接地状态，确保检修人员安全。
性能特点
- 允许在工频1倍额定电压下长期运行；
- 允许在由于过电压和高次谐波造成的3倍额定电流的稳态过电流下连续运行；
- 空心电抗器安装在电源侧，铁芯电抗位于中性点侧。用以限制合闸涌流，电抗率为5-1%；用以抑制5、7次及以上谐波的电抗率为6%；用以抑制3次及以上谐波的电抗率为12%；
- 采用滤波电容和滤波电抗器，设计多个调谐滤波支路，可使用于中频炉、电弧炉、轧机等负荷的谐波滤除及无功补偿；
- 将电容器投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下；
- 根据配电系统情况，可配置不同的电抗率的电抗器来抑制谐波和合闸涌流；
- 采用先进工艺和全膜介质的高压电力电容器，具有可靠性高、寿命长、损耗小、运行温升低等特点，并且还具有放电起始电压高和密封性能好等特点；
- 具有完善的电容器保护功能，单台电容器短路保护采用高压喷逐式熔断器；并根据接线方式的不同，电容器组设有开口三角不平衡电压、中性点不平衡电流、差压等继电保护；
- 电容器实测总容量与各电容器额定值总和之差不超过+5%--0，各相电容偏差不超过2%；
技术参数
- 系统额定电压：6～35kv
- 额定频率：50～60hz
- 额定容量：150～10000kvar（10kv及以下）
600～20000kvar（35kv）
订货须知
