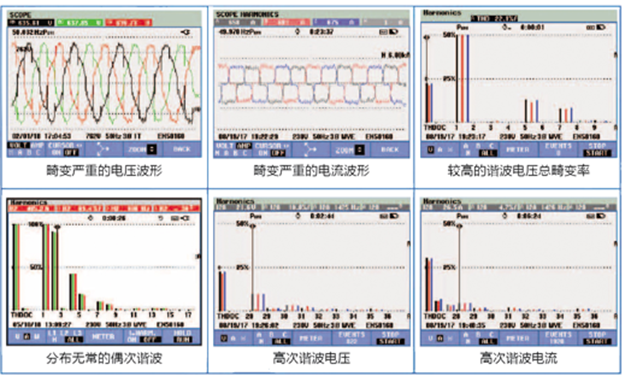

工业现场常见的现象及负载特征
- 变压器负荷率大，容量小，电压畸变率高，呈弱网特性；
- 电压畸变率中21次以上谐波含量丰富，尤其29、31次；
- 导电灰尘大，环境散热不好；
- 单台负荷容量大，冲击严重；
- 电流谐波分布无常、没有规律，电流谐波峰值系数高；
- 抗干扰特性不一----设备谐波相互干扰、负载谐波放大；
- 谐波容量大、三相三线为主。

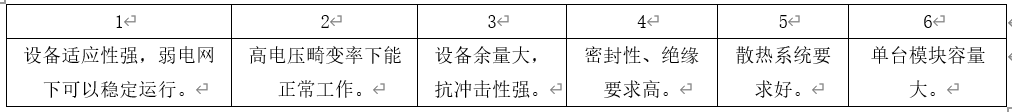

工业现场对电能质量设备的需求
特殊行业电能质量产品特点
- 交直流电压采样隔离，改进锁相算法，在极大电压畸变率下准确锁定电压过零点；
- LCL采用大容量有源及无源混合阻尼，可保证设备在电压畸变率大于20%的场合，稳定工作。
- 器件余量大，峰值系数至少3倍，特殊情况可选择4倍，保证满载运行；
- 离心大容量风机散热，除散热器及电感外，其余均不在风道内，绝缘散热好；
- 立式结构设计，底部进风，顶部出风，前、后门下部开进风空，加防尘百叶窗，防坐效果好；
- 保证出力的情况下，设计较大的电感，可在电网电压突变或冲击下稳定运行；
- 传统施耐德进线接触器，比板载继电器更耐冲击，可通过更大冲击电流。
以两种100A的有源滤波器模块为例，进行了一个差异化对比
