产品简述

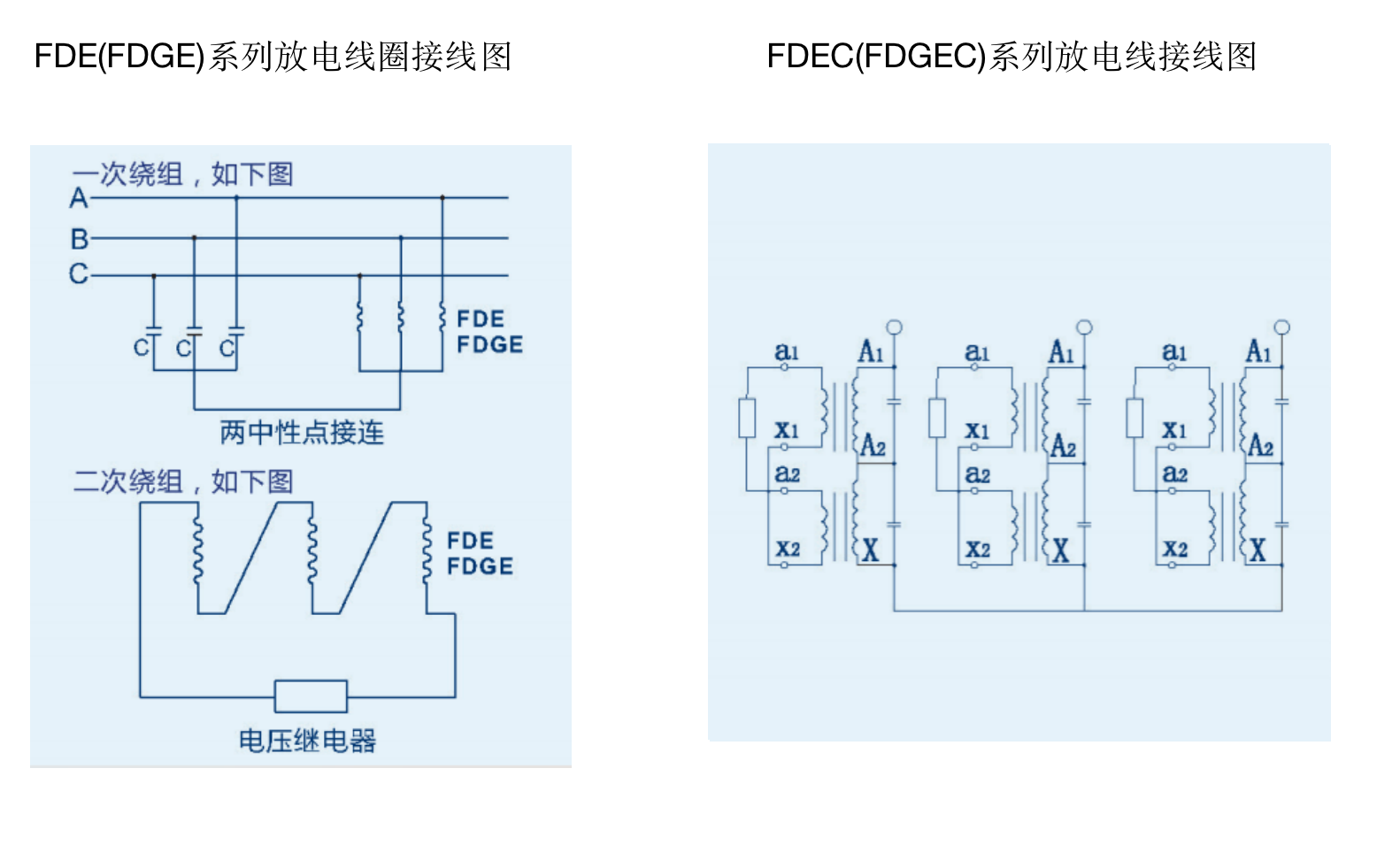

放电线圈用于电力系统中与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速释放，因此安装放电线圈是变电站内并联电容器的必要技术安全措施，可以有效地防止电容器组再次合闸时，电容器仍带有电荷而产生危及设备安全的合闸过电压和电流，并确保检修人员的安全。该系列产品带有二次绕组，可供线路监控、测量和二次保护。供差压保护的放电线圈，每相具有独立两个磁路和两个独立的一次绕组。一次绕组共有三个高压端子，其中一个高压端子处于另两端子间的电位之间的某个中间电位，这个端子作为一次绕组的共用端子，其两个独立的二次绕组则接成差压保护的方式，并与保护继电器相连接，组成单相差压保护回路，当电压升高超过安全工作的允许值时动作于开关，及时将电容器退出电网，本公司生产的差压系列放电线圈是专为这种差压保护接线方式而设计的全天侯产品，具有理想的放电性能和高的差压测量精度来确保其保护灵敏度。
使用环境
相对湿度：户内放电线圈月平均相对湿度不超过90%，日平均相对湿度不超过95%
干式放电线圈结构及性能特点
1、产品采用优质的环氧树脂系统真空浇注成型，实现了无油化，完全免除了油渗漏、污染环境和易燃等缺点；
2、结构简单，安装使用非常方便；
3、产品维护简单，只需在停电检修时擦去表面灰尘即可；
4、绝缘性能优良，使用安全可靠；
5、采用特殊配方及工艺，使产品机械强度高，耐候性能优良，在各种环境下长期使用无开裂、断裂等现象。
油浸式放电线圈结构及性能特点
1、本型放电线圈采用全密封卧式结构，密封性能可靠，采用全真空干燥注油，保证绝缘油与外界空气完全隔离，其绝缘油的补偿方式采用独特的专利补偿技术。放电线圈在一年四季运作中，箱体内始终保持微正压( 最高不大于0.05Mpa，最小不低于0.001Mpa )
2、各个部位密封性能好，在预期寿命内不需检修或更换部件，并具有防爆功能，属免维护产品。
3、准确级高；在0.9-1.3倍额定电压和0-50VA额定二次负荷(cos 为0.8滞后)保证其准确级在设计范围内。
4、配套电容器组覆盖广，简化了以往烦琐的配套选型工作。
技术参数
|
系统标称电压 |
6KV |
10KV |
20KV |
35KV |
|
|
额定一次电压 |
6.6/√3 7.2/√3 |
1、12、、13、11/√3、12/√3、11/2√3+11/2√3、12/2√3+12/2√3 |
21、22/√3、24/√3、11/√3+11/√3、12/√3+12/√3 |
38.5/√3、42/√3、45/√3、11+11、12+12、13+13 |
|
|
额定二次电压 |
100V、100V+100V、100V+100/√3V、100/3V+100/√3V |
||||
|
单相配套电容器容量 |
0.5~24Mvar |
||||
|
相数/额定频率 |
单相/50~60HZ |
||||
|
额定输出/准确级 |
50VA/0.5级、100VA/1级 |
||||
|
接线方式 |
减极性 |
||||
|
局部放电 |
干式≤20pC，油浸式≤5pC |
||||
|
放电性能 |
当电容器组断电后5S时，其端子间的电压由√2Un降至50V及以下 |
||||
|
绝缘水平
|
额定短时工频耐受电压（有效值） |
25/30 |
35/42 |
55/65 |
80/95 |
|
额定雷电冲击耐受电压（有效值） |
60 |
75 |
125 |
185 |
|
|
匝间耐受电压 |
3倍额定频率，2.5倍额定电压，历时60S |
||||

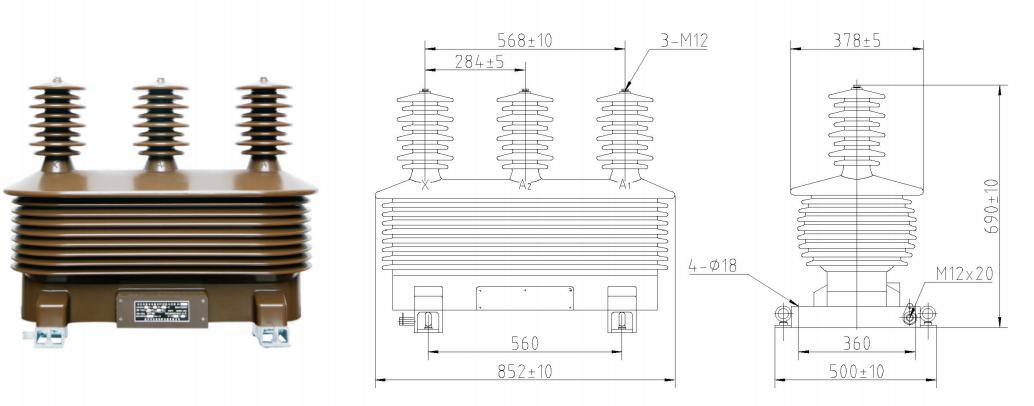

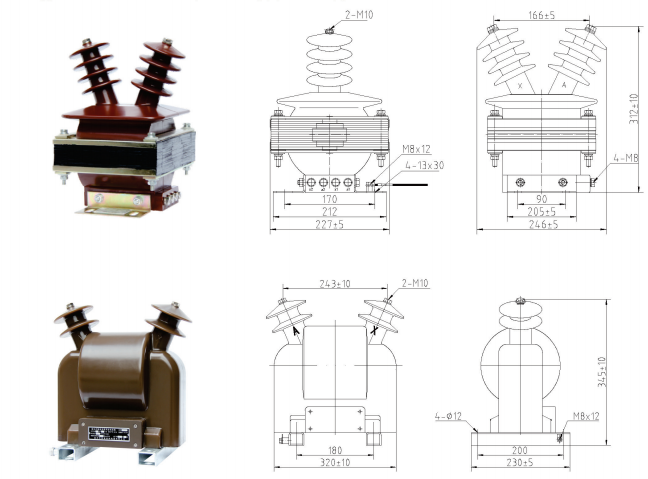

6~10KV系列干式放电线圈

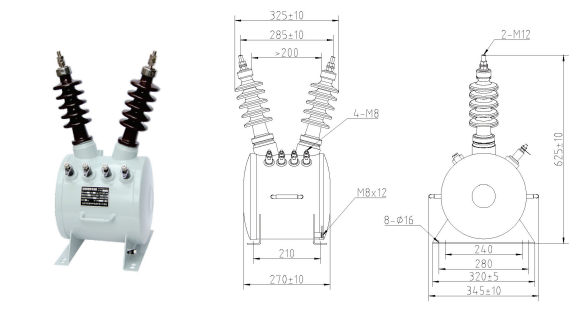

10KV系列油浸全密封放电线圈
35KV系列差压干式放电线圈

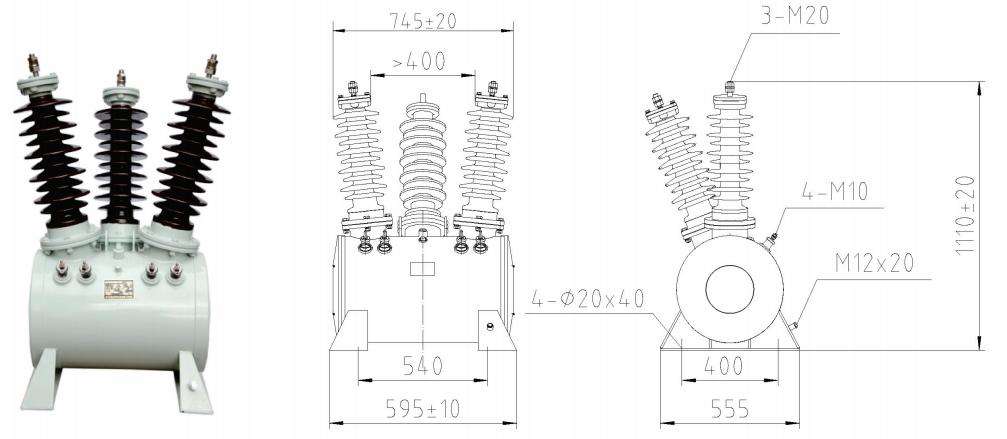

35KV系列油浸全密封放电线圈

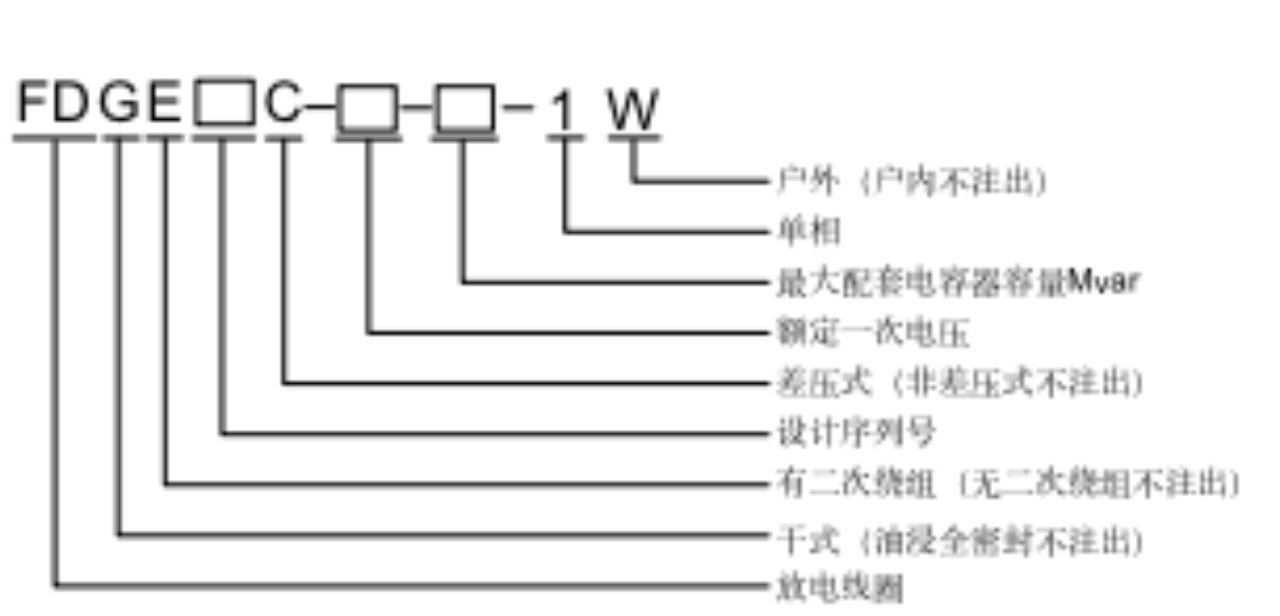

订货须知
1、系统额定电压和频率
2、放电线圈一次端子间电压
3、放电线圈一次端子间配套的电容器容量
4、放电线圈二次额定电压和负荷及准确级
5、放电线圈结构形式( 干式、油浸全密封型 )
