产品简述
串联电抗器与并联电容器组串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电气化铁路、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。

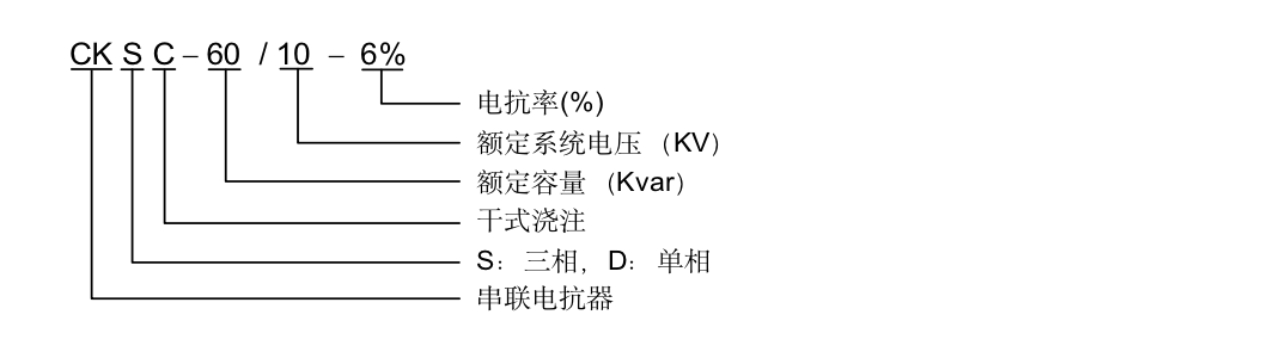

型号定义
产品特点
电气参数
执行标准
GB/T 1094.1-2011《电力变压器 第六部分: 电抗器》
JB/T 5346-2014《串联电抗器》
DL/T 462-1992《高压并联电容器用串联电抗器订货技术条件》
订货参数
产品外形示意图及尺寸表
表1：
|
电抗器型号 |
匹配电容器容量（Kvar） |
电抗器容量（Kvar） |
电感量 （mH） |
外形尺寸 L×W×H（mm） |
安装尺寸 A×B（mm） |
|
CKSC-6/10-6% |
100 |
6 |
233.23 |
715×400×770 |
400×320 |
|
CKSC-9/10-6% |
150 |
9 |
153.51 |
715×400×770 |
400×320 |
|
CKSC-12/10-6% |
200 |
12 |
115.5 |
715×400×770 |
400×320 |
|
CKSC-15/10-6% |
250 |
15 |
92.6 |
760×400×835 |
400×320 |
|
CKSC-18/10-6% |
300 |
18 |
77.246 |
760×400×835 |
400×320 |
|
CKSC-24/10-6% |
400 |
24 |
57.76 |
820×450×875 |
450×350 |
|
CKSC-27/10-6% |
450 |
27 |
51.39 |
820×450×875 |
450×350 |
|
CKSC-30/10-6% |
500 |
30 |
46.29 |
820×450×875 |
450×350 |
|
CKSC-36/10-6% |
600 |
36 |
38.5 |
850×450×920 |
450×350 |
|
CKSC-42/10-6% |
750 |
42 |
30.78 |
850×450×920 |
450×350 |
|
CKSC-48/10-6% |
800 |
48 |
28.88 |
850×450×960 |
450×350 |
|
CKSC-54/10-6% |
900 |
54 |
25.69 |
850×450×960 |
450×350 |
|
CKSC-60/10-6% |
1000 |
60 |
23.1 |
940×450×1015 |
500×350 |
|
CKSC-72/10-6% |
1200 |
72 |
19.25 |
940×450×1015 |
500×350 |
|
CKSC-84/10-6% |
1400 |
84 |
16.5 |
940×450×1015 |
500×350 |
|
CKSC-90/10-6% |
1500 |
90 |
15.4 |
1015×450×1050 |
500×350 |
|
CKSC-108/10-6% |
1800 |
108 |
12.83 |
1020×450×1115 |
500×350 |
|
CKSC-126/10-6% |
2100 |
126 |
11.01 |
1050×450×1135 |
500×380 |
|
CKSC-144/10-6% |
2400 |
144 |
9.63 |
1050×450×1150 |
500×380 |
表2：
|
电抗器型号 |
匹配电容器容量（Kvar） |
电抗器容量（Kvar） |
电感量 （mH） |
外形尺寸 L×W×H（mm） |
安装尺寸 A×B（mm） |
|
CKSC-12/10-12% |
100 |
12 |
551.07 |
740×500×700 |
500×400 |
|
CKSC-18/10-12% |
150 |
18 |
367.38 |
770×500×800 |
500×400 |
|
CKSC-24/10-12% |
200 |
24 |
275.54 |
800×500×860 |
500×400 |
|
CKSC-36/10-12% |
300 |
36 |
183.69 |
830×550×930 |
600×400 |
|
CKSC-54/10-12% |
450 |
54 |
121.90 |
890×550×990 |
600×450 |
|
CKSC-120/10-12% |
1000 |
120 |
54.99 |
980×550×1190 |
700×450 |
|
CKSC-144/10-12% |
1200 |
144 |
45.84 |
1010×600×1220 |
700×500 |
|
CKSC-188/10-12% |
1500 |
188 |
36.63 |
1190×600×1200 |
800×550 |
|
CKSC-216/10-12% |
1800 |
216 |
30.55 |
1220×600×1260 |
800×500 |
|
CKSC-252/10-12% |
2100 |
252 |
26.19 |
1250×600×1300 |
800×600 |
|
CKSC-288/10-12% |
2400 |
288 |
22.9 |
1330×700×1460 |
900×600 |
|
CKSC-324/10-12% |
2700 |
324 |
20.36 |
1360×700×1490 |
900×600 |
|
CKSC-360/10-12% |
3000 |
360 |
18.33 |
1390×700×1520 |
900×600 |
|
CKSC-396/10-12% |
3300 |
396 |
16.66 |
1390×700×1600 |
900×600 |
|
CKSC-432/10-12% |
3600 |
432 |
15.27 |
1600×800×1470 |
900×700 |
|
CKSC-480/10-12% |
4000 |
480 |
13.75 |
1600×800×1580 |
900×700 |
|
CKSC-504/10-12% |
4200 |
504 |
13.09 |
1630×800×1700 |
900×700 |
|
CKSC-576/10-12% |
4800 |
576 |
11.46 |
1630×800×1700 |
900×700 |
|
CKSC-600/10-12% |
5000 |
600 |
10.99 |
1660×800×1960 |
900×700 |
